아두이노 프로젝트 - 휴대용 미세먼지 측정기

아두이노 프로젝트

kProject 2021. 2. 21. 03:22

이번에는 내부 메모리에 데이터를 저장하는 기능에 대하여

옵션에서 설정할 수 있도록 하였습니다.

설정 방법은

버튼을 누른 상태로 리셋버튼을 누르면 AP모드로 전환이 되며

핸드폰이나 WIFI 가 가능한 PC등을 이용하여

DustMeterAP에 접속을 하고 인터넷 브라우저를 이용하여

192.168.1.4 에 접속을 합니다.

AP모드로 가동중 일 경우 기기의 화면은 다음과 같이 나타납니다.

인터넷 브라우저에서의 화면은 다음과 같이 나타납니다.

여기서 Configure Module버튼을 누르면 아래와 같이 설정 화면이 나옵니다.

여기서 Save data to internal memory 의 체크를 선택해 주시고

Save Configuration 버튼을 누르면 기기가 재부팅되며,

설정이 반영이 됩니다.

체크 박스를 해제 하시면 센서의 데이터가 내부 메모리에 저장이 되지 않습니다.

회로도 및 소스코드 다운로드 : personal_dust_meter13.zip

회로도 및 소스코드 다운로드 : personal_dust_meter13_1.zip ( 수치 출력 색상에 오류가 있어 수정하였습니다.)

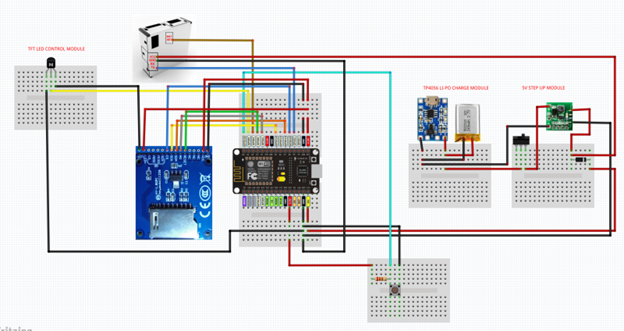

< 회로도 >
