아두이노 프로젝트 - 휴대용 미세먼지 측정기 - 센서 값 가져오기

휴대용 미세먼지 측정기 - 센서 값 가져오기

---



PMS7003미세 먼지 센서는 초기 가동후 모터의 가동후 센서의 안정화에 필요한 30초 이후의 데이터를 사용하라고 권고하고 있습니다.



이에 따라 초기 가동 후 30초 이후가 지난 후에 센서 값을 가져오도록 하였습니다.



현재 까지의 기능 :

- 소형

- 배터리를 이용한 구동

- USB단자(휴대폰 충전 단자)를 이용한 배터리 충전 및 전원 공급

- 초기 구동 후 30초 대기 후 센서 값 출력

- 센서 값의 출력은 PM1.0, PM2.5, PM10.0의 데이터를 텍스트로 출력

- 센서 출력 후 1분 30초간 (초기구동 30초 포함 2분) 이후 배터리 절약을 위한 화면 꺼짐 및 센서 sleep모드 돌입

- 리셋 버튼을 누를 경우 재 가동



<구동 화면>

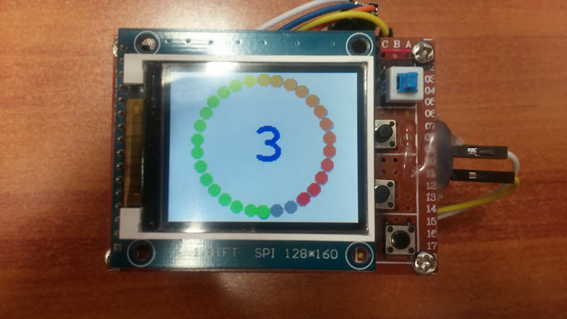

- 대기화면(처음 시작시 30초간)





- 구동화면(센서값 출력)





회로도 및 소스코드 : personal_dust_meter2.zip

personal_dust_meter2.zip

1.46MB





<회로도>
