아두이노 프로젝트 - 휴대용 미세먼지 측정기 - WIFI를 이용한 인터넷 시간 설정

---

휴대용 미세먼지 측정기 - WIFI를 이용한 인터넷 시간 설정

---

이번에는 WIFI도 연결 준비가 되었으니 인터넷을 통해 시간도 가져와 보도록 하겠습니다.

기존은 WIFI를 이용해서 AP모드로 설정 하였으나 이번에는 Client 모드로 Wifi에 접속하여 인터넷으로 시간을 가져오는 기능입니다.



우선 Wifi Id와 비밀번호를 입력해야 인터넷에 연결이 가능하겠지요…

방법은 우선 설정모드로 진입을 합니다.

(버튼을 누른 상태에서 리셋, 혹은 전원 켜기)

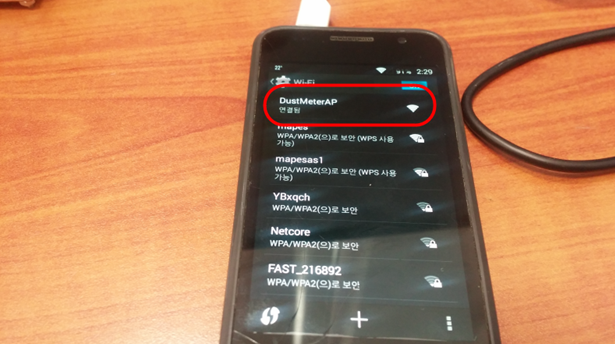

이 화면이 표시되면 기기는 AP모드로 전환되어 WIFI가 가능한 스마트 폰이나 PC로 접속이 가능합니다.

AP의 이름은 "DustMeterAP"입니다.



이제 연결을 하고 인터넷 탐색기를 실행합니다.









인터넷으로 192.168.4.1로 이동하면 다음과 같은 설정 화면이 나옵니다.

여기서 Configure WiFi 버튼을 눌러 인터넷 연결에 사용할 WiFi Ap를 선택하겠습니다.





그러면 현재 연결 가능한 WIFI 리스트가 출력이 됩니다.

사용할 WIFI를 선택하고 아래 비밀번호를 입력하여 줍니다.



그리고 나서 저장을 눌러줍니다.



이제 기기를 재 부팅하면 인터넷에 연결하여 현재의 시간을 알아오고

다음과 같이 화면에 표시를 해 줍니다.







회로도 및 소스코드 : personal_dust_meter5.zip

personal_dust_meter5.zip

1.47MB





<회로도>
